塔吊附墻桿把剪力墻推裂了！

塔吊附墻位置選擇原則：（1）不得設置在懸挑結構上；（2）提前預埋，并加筋處理；（3）板墻盡量選擇在上三分之一或下三分之一位置；同時要注意混凝土強度，特別著急的可以在下一層設置。

塔吊能夠隨著主體結構升高而升高，就是在它每次升高時，旁邊都有個小伙伴支撐著它，這就是我們今天再次討論的東西——附墻

這是塔吊的附著點的螺栓松動了，您看要是繼續松動拔出會是什么后果？

不管是不是故意割斷附著桿的，我們可以看出附墻失效后，塔吊就整體倒塌了

這是附著桿的強度不夠，塔吊被風吹倒的

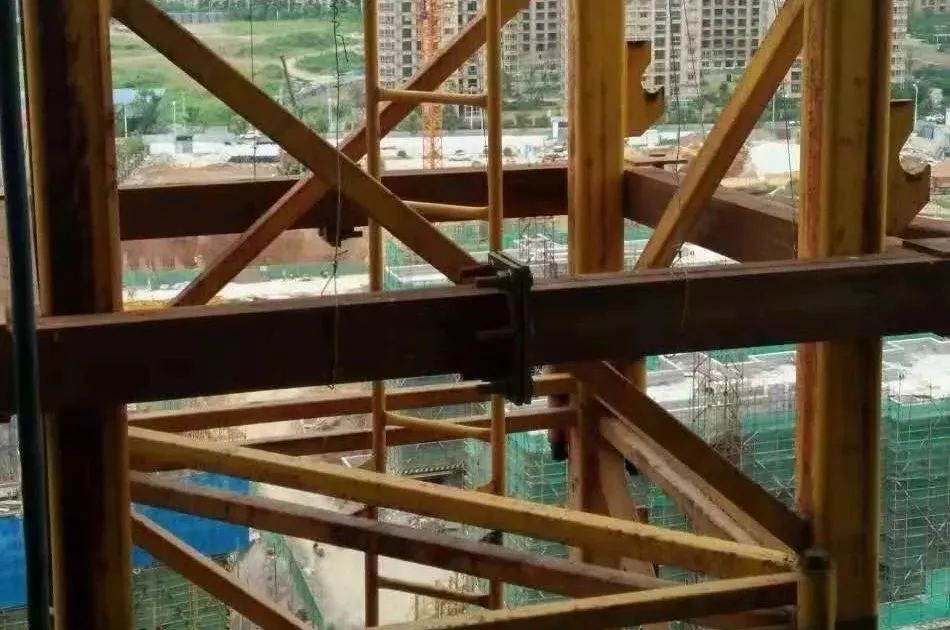

我們首先看看附著裝置的抱箍。抱框的連接應該是這樣緊密的

塔吊所有鋼結構聯接都是磨擦型的預緊力矩聯接。接觸面必須達到75%以上?？蛐∈詹痪o，聯結處僅靠螺栓的拉力不靠譜，易松動和拉斷。

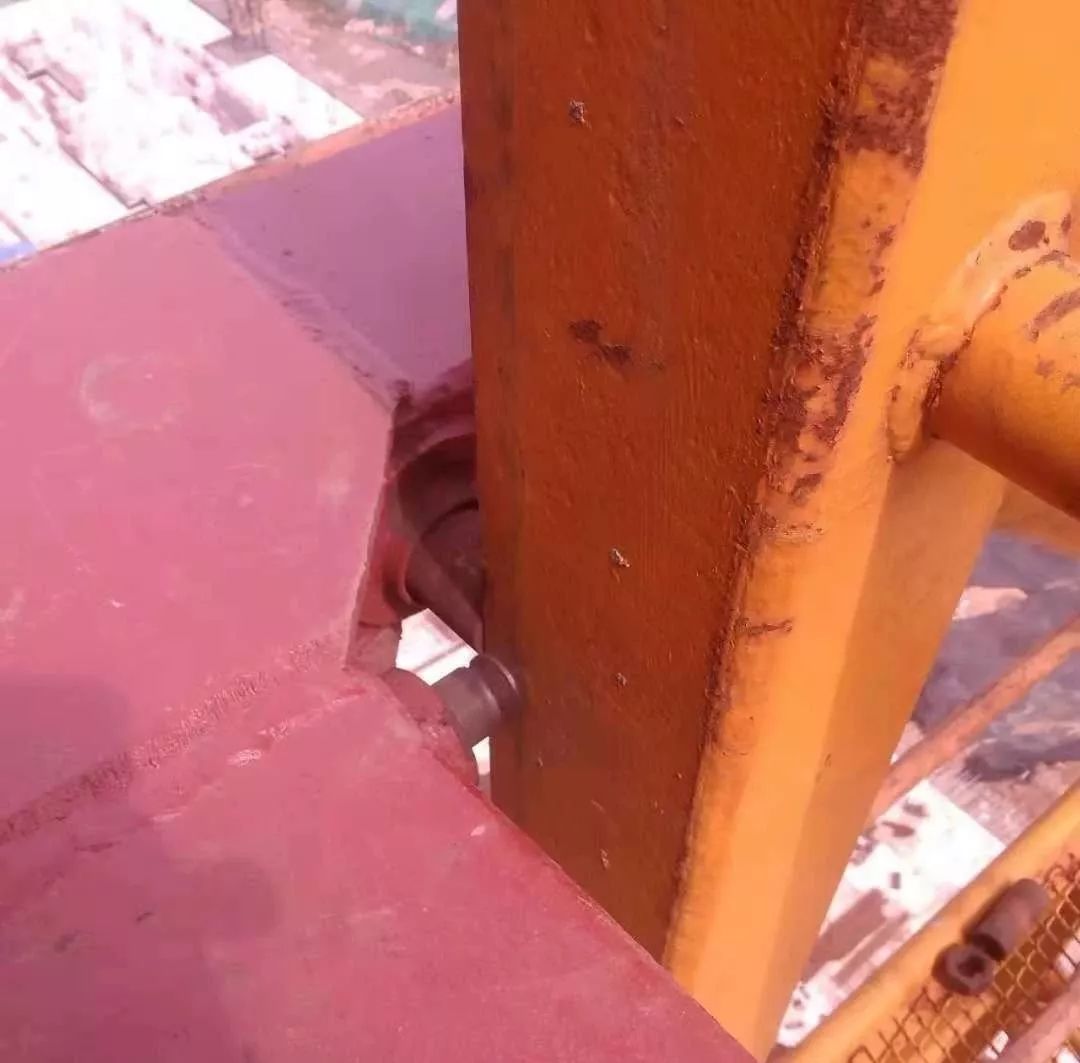

抱框抱緊標準節，應該是通過這種方式（其中一個頂絲缺少。擴大接觸面）使用頂撐收緊，而不是兩個半幅抱框的連接螺栓

這張看的更清晰，要求頂撐和標準節接觸面要如圖示擴大，增加抱緊效果

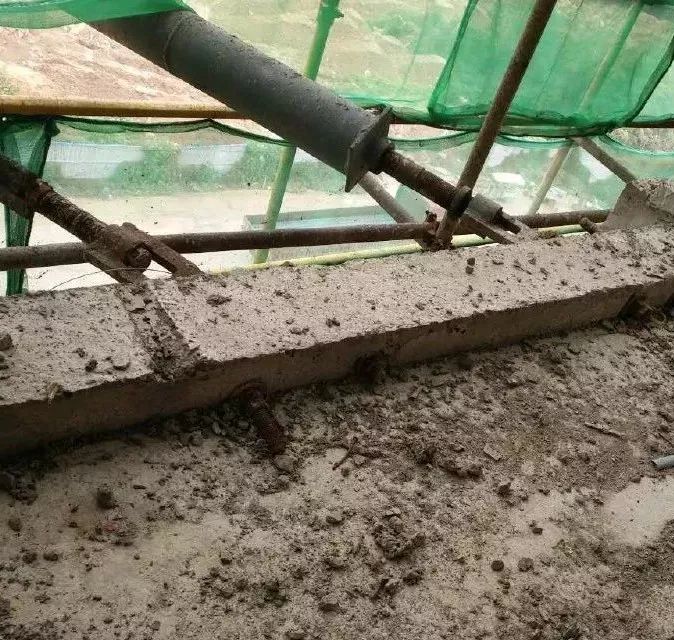

在塔吊定位之初，我們就要考慮到附墻安裝，下圖這種安裝方式盡量要避免。安裝在樓板上（貼近剪力墻還好點），頂板受力要驗算。

這種設置在陽臺等懸挑結構上的做法也要盡量避開

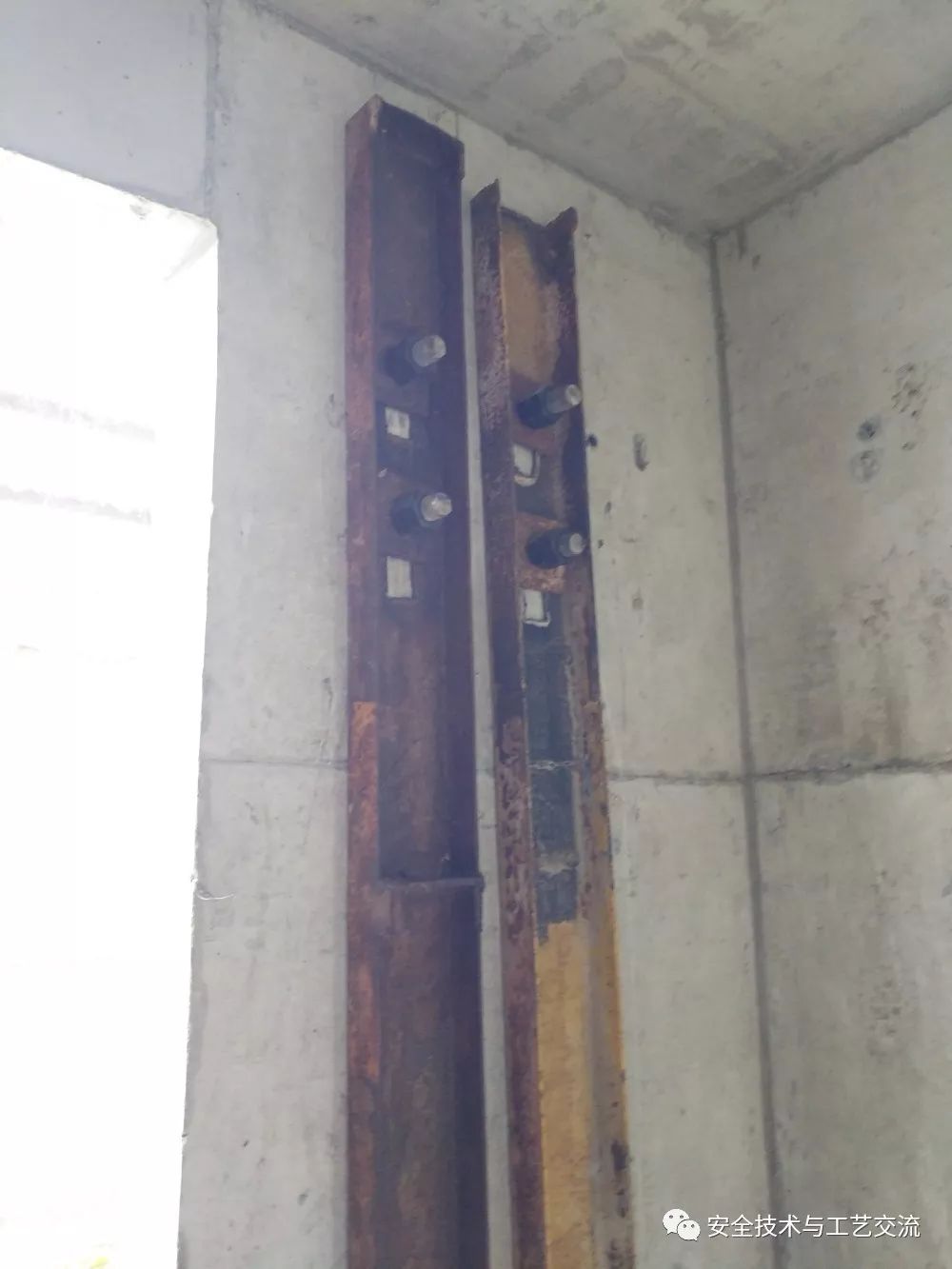

再看看附著桿的做法。標準做法是這樣的，

附墻一旦安裝完成，日常檢查就是確保其安全可靠的有效措施。下面這種劃線可視化檢查方法可以推廣，大圖特寫（螺栓若松動，劃線斷開）

安裝附墻，混凝土強度一定要達到設計要求

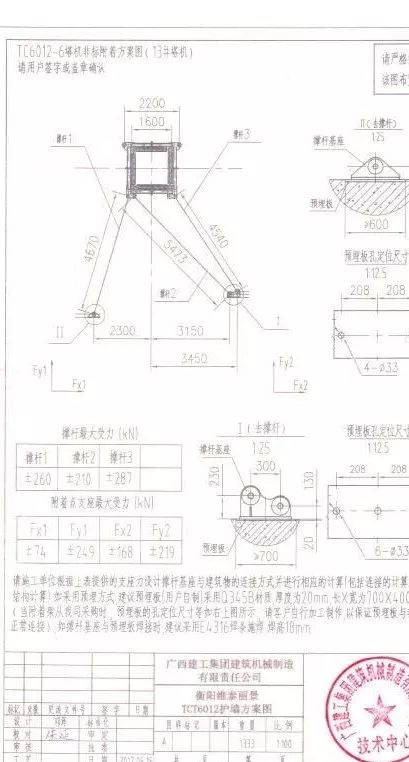

當那么附墻和說明書不一致時，正確做法是這樣的

（檢查發現和原廠差距較大時，租賃單位要求廠家出的專項設計方案）
